pa6改性尼龍材料產(chǎn)品的加工條件

2023-07-12 17:12:13 點(diǎn)擊數(shù)：來(lái)源：http://www.lr8u56q9.cn

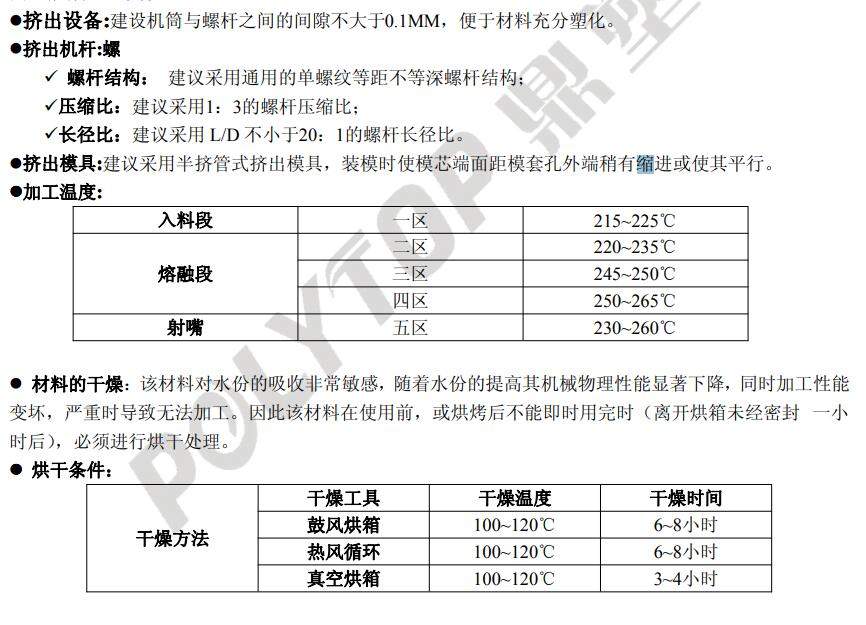

pa6改性尼龍材料產(chǎn)品的加工條件:

干燥處理

改性尼龍材料容易吸收水分，因此比力加工前的干燥特別要注意。如果材料是用防水材料包裝供應(yīng)的，則容器應(yīng)保持密閉。如果濕度大于0.2%，建議在80°CL以上的熱干燥空氣中干燥3～4小時(shí)。如果材料已經(jīng)在空氣中暴露超過(guò)8小時(shí)。建議進(jìn)行105°C，1～2個(gè)小時(shí)以上的真空烘干，最好使用除濕干燥機(jī)。

模具溫度

PA6:80-90°C，模具溫度很顯著的影響結(jié)晶度，而結(jié)晶度又影響著塑件的機(jī)械特性。

對(duì)于薄壁的，流程較長(zhǎng)的塑件也建議施用較高的模具溫度。增大模具溫度也可以提升塑件的強(qiáng)度和剛度，但卻降低了韌性。如果o厚大于3mm，建議使用20～40°C的低溫模具。對(duì)于玻璃強(qiáng)材料模臧溫度應(yīng)大于80°C。

熔化溫度

PA6:230～280C，對(duì)于增強(qiáng)品種為250～280°C。

注射壓力

一般在750～1250bar之間（取決于材料和產(chǎn)品設(shè)計(jì)）。

注射速度

高速（對(duì)增強(qiáng)型材料要稍微降低）

PA6材料特點(diǎn)

(1)強(qiáng)度和耐久性，優(yōu)良的剛性和耐熱性的結(jié)合;

(2)優(yōu)化部件設(shè)計(jì)，優(yōu)異的著色性能，表面外觀，能夠適用于復(fù)雜的結(jié)構(gòu)成型，并幫助設(shè)計(jì)開發(fā)者開發(fā)新造型產(chǎn)品;

(3)良好的加工性，優(yōu)異的流動(dòng)性及熱穩(wěn)定性使材料加工條件更為寬松，使注塑件微型化。

(4)極高的熱穩(wěn)定性，能在高達(dá)270度的波峰焊錫中不掛錫;

(5)廣泛的溫度和頻率范圍內(nèi)恒定的電氣性，確保裝置設(shè)備的使用百分百安全。

關(guān)于pa6改性尼龍材料產(chǎn)品的加工條件的信息，如果你有相關(guān)材料的需求或者技術(shù)問(wèn)題，請(qǐng)撥打免費(fèi)電話：4008-118-928 與我們溝通交流，技術(shù)手機(jī)同微信：18621317168 誠(chéng)摯歡迎您的來(lái)電！

上一篇：改性尼龍工程材料有哪些性能和特點(diǎn)?

下一篇：PA及玻纖增強(qiáng)尼龍注塑工藝特性與工藝參數(shù)設(shè)定
